隨著建設行業的不斷發展，新式腳手架不斷出現，圓盤式腳手架在市場的占有率明顯得到了提升，下面元拓小編簡要和大家介紹下圓盤式腳手架并通過與傳統腳手架架進行各方面的對比，分析了圓盤腳手架的優點。

隨著中國建筑市場的不斷發展，新式腳手架不斷出現，如本文中提到圓盤式腳手架，具有結構自重輕、強度高、穩定性好、拆裝快捷等優點。本文將主要通過圓盤式腳手架在108國道（南村—石門營段）改建工程中B1橋的應用，在經濟性方面對圓盤式腳手架和碗扣式腳手架進行比較。

圓盤式腳手架的主要構成由主桿、平主桿、橫桿、斜桿、定位桿、標準基座、輔助桿、下調基座、U型頂托、扶手、爬梯、銷板、連接棒、等組成。

1.1主桿與平主桿

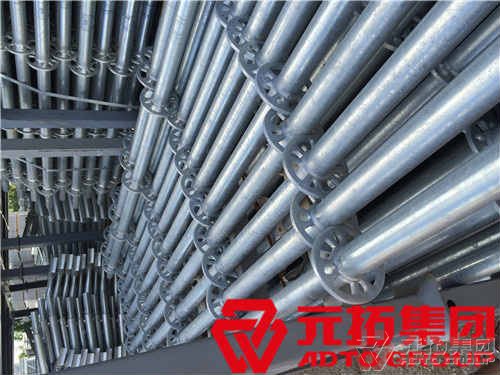

主桿、平主桿為整個系統的豎向受力構件，其中主干含連接棒，平主干不含連接棒，連接棒采用方鋼管。平主桿使用于標準基座上第一支主桿。主桿、平主桿上的圓盤間距為500mm；主桿長度有1.0m、1.5m、2.0m、3.0m等四種規格，主桿為φ60mm，管壁厚為3.2，材質為Q345B。

1.2標準基座與輔助桿

標準基座及輔助桿主要都是以套筒方式連接平主桿（內插式），以達快速組裝及調整至任意高度的目的。標準基座管徑為φ60mm，厚度為3.2，材質為Q345，其軸長為200mm，放置于下調整座上。輔助桿管徑為φ60mm，厚度為3.2，材質為Q345；其軸長有250mm及500mm等兩種規格，輔助桿是以連接于主桿上方（外插式），主要作用在使主架調配高度時，更加靈活以彌補主桿之不足，尤其是用在支撐物有高度漸變時更可發揮極大的功用。

圓盤式腳手架各構件名稱

1.3 橫桿與定位桿

橫桿用于連接各主架而成一支撐架組，使各主桿間受力平均分布并相互支持，不易產生彎曲變形。橫桿材質為Q235，管徑為φ48mm，管壁厚為2.8。橫桿尺寸有0.6m、0.9m、1.2m、1.5m、1.8m等五種規格，而定位桿用以固定單組支撐架，使之不致產生扭曲，可增加支撐架的穩定度。定位桿之材質為Q235，管徑為φ48mm，管壁厚為2.8mm。定位桿尺寸有1.5×1.5m、1.8×1.5m、2.4×1.5m、1.8×1.8m等四種規格。

1．4斜桿

斜桿用于承受水平力，分散各腳架之承載重，并可使整座之圓盤架不扭曲變形。斜桿材質為Q235，管徑為φ48 mm，管壁厚為2.8mm。斜桿主要之尺寸有0.6×1.0m、0.6×1.5m、0.9×1.0m、0.9×1.5m、1.5×1.0m、1.5×1.5m、1.8×1.0m、1.8×1.5m、2.4×1.5m等九種規格。

2．圓盤式腳手架的特點

由于圓盤式腳手架的材料全部采用低合金結構鋼，主要部件均采用內、外熱鍍鋅防腐工藝處理，并且連接方式為國際主流的腳手架連接方式，每個節點都可以有8個方向的聯接，分別可用于水平桿、斜桿、定位桿的連接。使腳手架的立、橫、斜三桿軸線回交于一點，傳力到位不偏心，連接后使得每個架體的單元都近似于格構柱，增加了結構的穩定性。

一般情況下，立桿的間距為1.5米、1.8米、2.4米、3.0米。橫桿的部距為1.5米。最大間距可以做到3米所以在相同支撐面積下用量會比傳統的碗扣式支撐架減少三分之二。重量也會減少二分之一。

另外圓盤式腳手架由于用量少，重量輕，操作人員可以更加方便的進行組裝，功效可以提高3倍以上每人每天可搭設150-300立方米的架體。

3． 經濟性比較

以108國道改建工程中的B1主線橋?yàn)槔?B1主線橋?yàn)橐宦?lián)4跨預應力混凝土連續箱梁結構，所處地勢比較復雜，沿橋梁縱向高差變化較大，且一端為橋接隧，在支架搭設過程中，支架搭設高度最高為 24 米，需要搭設支架27500m3，采用了圓盤式腳手架，總體布置如下：

(1)排架橫距、縱距及步距均為1.5米， 局部采用0.6m；0.9m；1.2m，1.8m橫桿調節。立桿上設置頂托，主龍骨采用雙根S-150型鋁合金梁橫向布置，間距同排架縱距；次龍骨采用10×10cm方木縱向布置，間距為20cm，面板為1.5cm厚膠合板。

（2）橫橋向布置

現澆箱梁橫橋向?qū)?1.21米，箱室寬8.05米 ，排架橫向布置為1.5×4+1.2×2+0.9+1.8×2=12.9米。

除去由于外部原因耽誤的工期，14人于20天即搭設完畢，從搭設支架到拆除支架，實際工期共50天，實際成本為29.5元/m3，平均每天成本為0.59元/m3。

若采用常規的碗扣式支架：

按照目前的市場行情，碗扣式支架的租賃費用為0.02元/m*天，按照同等的承重及穩定性要求，若采用了碗扣式支架，則平均每天成本為0.24元/m3；

在同樣的條件下若搭設碗扣式支架，則至少需要40天才可搭設完畢，較圓盤式腳手架費時費工。

另外，由于B1橋所處地勢為山區，箱梁腹板寬度為8.05m，兩端翼板寬度為3.41m，橋面寬為11.45m，若使用常規碗扣式支架，則搭設寬度至少為16m，而使用圓盤式腳手架則搭設寬度為12.9m，翼板部分由圓盤式腳手架的懸挑部分即可滿足。這樣就減少支架的使用量16910m3，減少搭設支架處理地基835m2，涉及挖方約8000m3。綜合費用減少約112000元。

通過對比發現，圓盤式腳手架的費用明顯是高于碗扣式的支架，但從綜合方面來看還是具有一定的優勢，特別是山區地形的橋梁施工，涉及平整基礎較大的地形時，在經濟性方面還是優于傳統的扣件支架，并且滿足節能、節材、高效和環保的要求，在今后的橋梁施工中應該會逐步占據更多的市場份額。
